Поворотный подшипник мягкой зоны: не игнорируйте эту «S»-отметку!

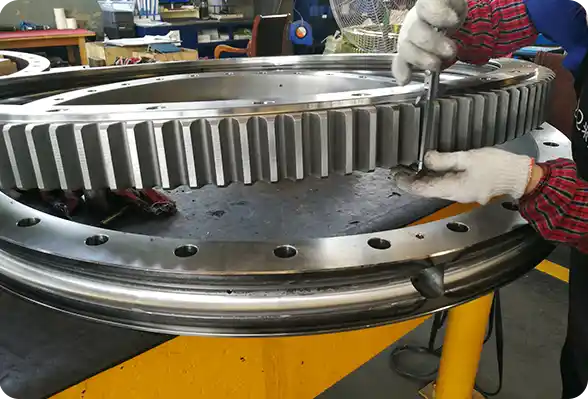

Если внимательно осмотреть новую поворотную опору перед установкой, вы, скорее всего, заметите небольшую штампованную букву «S» на торцевой поверхности как внутреннего, так и внешнего кольца. Для детали, рассчитанной на нагрузку в сотни тонн, эта маленькая буква имеет огромное значение.

Буква «S» обозначает расположение поворотного подшипника в зоне мягкого сопротивления.

Игнорирование этой метки во время установки является одной из из основных причин преждевременного выхода подшипника из строя. В этом руководстве, мы расскажем подробно о том, что такое мягкая зона представляет собой, почему производители обязаны включать ее, и золотые правила для правильного расположения ее .

Что такое «мягкая зона» поворотного подшипника?

Чтобы выдерживать огромные нагрузки без износа, дорожки качения поворотного подшипника (поверхности, по которым движутся шарики или ролики) должны быть закалены. Производители достигают этого с помощью процесса, называемого индукционной закалкой, при котором нагревательная катушка перемещается по круговой дорожке качения для закалки стали.

Однако когда нагревательный змеевик совершает полный оборот на 360 градусов и возвращается в исходную точку, закаленные участки не могут идеально совпадать. Если бы это произошло, область перекрытия стала бы опасно хрупкой и подверженной растрескиванию под давлением.

Чтобы этого не произошло, производитель оставляет небольшой незакаленный зазор между начальной и конечной точками процесса нагрева. Этот незакаленный участок и является мягкой зоной поворотного подшипника.

Примечание: Во многих конструкциях эта мягкая зона также совпадает с местом расположения монтажного отверстия (или отверстия для вставки), через которое при сборке в подшипник вставляются тел качения.

Почему имеет значение мягкая зона ?

Поскольку она не затвердела, то эта мягкая зона является самым слабым местом на всем кольце поворота .

If this area is subjected to maximum load—such as the heavy tipping moment of a loaded crane boom or an excavator bucket digging into rock—the soft metal will deform. Once the raceway deforms, the rolling elements will catch or grind as they pass over it. This leads to:

• Отслоение: Металл отслаивается с поверхности канавки.

• Заклинивание Вращение: Подшипник будет ощущаться как «неровный» или застрянет .

• Катастрофический сбой: Подшипник будет быстро разрушаться сам по себе, что приведет к значительному простою и угрозе безопасности.

Golden Правила по установке программы Soft Zone

Чтобы обеспечить вашему оборудованию максимальный срок эксплуатации, вы должны расположить зону мягкого контакта стратегически во время установки. Цель заключается в том чтобы разместить знак «S» метку в зону нулевой нагрузки или минимальной нагрузки .

Здесь приведены стандартные инженерные рекомендации по оптимальным методам позиционирования:

1. Определить ось минимальной нагрузки

В тяжелой технике (такой как экскаваторы или краны) максимальная нагрузка всегда приходится на основную рабочую ось (стрелу или ковш). Поэтому «мягкая зона» должна располагаться перпендикулярно (под углом 90 градусов) к основной оси нагрузки. Она ни в коем случае не должна находиться на прямой линии действия самых сильных подъемных или копающих сил.

2. Расположить отметки «S» в шахматном порядке

У вас есть две зоны с мягким покрытием: одна на внутреннем кольце, а другая — на внешнем. Ни в коем случае не выравнивайте их друг относительно друга. Вам следует всегда смещать отметки «S» на 180 градусов. Если внешнее кольцо мягкая зона находится в положение 12 часов , то внутреннее кольцо мягкая зона должна быть размещена в положение 6 часов .

3. Check the Plug Location

Если маркировка «S» стёрлась или вы имеете дело со старым подшипником, обратите внимание на конический штифт или отверстие для заглушки на наружном кольце. Заглушка почти всегда расположена именно в зоне мягкости.

Заключительные мысли

Зона мягкого контакта поворотного подшипника является неизбежным побочным эффектом производственного процесса, но она не обязательно должна быть слабым звеном в вашем оборудовании. Достаточно просто понять, что означает маркировка «S», и соблюдать надлежащие правила установки, чтобы предотвратить неравномерный износ, сэкономить тысячи долларов на замене деталей и обеспечить бесперебойную работу оборудования.
