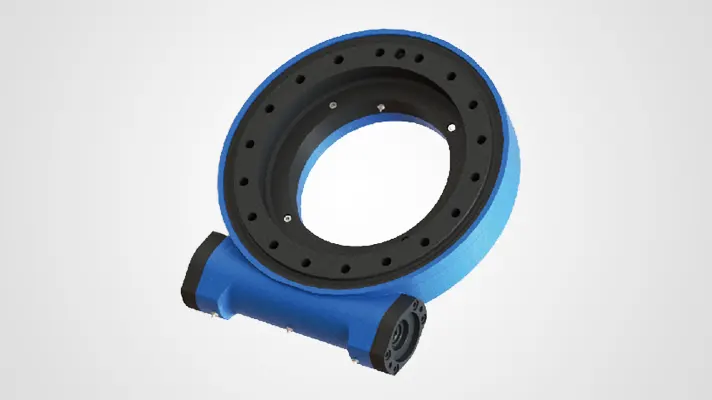

Поворотный привод серии SE/PE Поворотный привод серии SE/PE
Поворотные приводы серииSE/PE широко используются в машиностроении и строительной технике для вращающегося оборудования, такого как экскаваторы, краны, роторные буровые установки и т.д. Для обеспечения вращательного движения оборудования эти приводы приводятся в действие гидравлическими или электрическими системами. Поворотные приводы серии SE, как правило, отличаются высоким крутящим моментом, большой грузоподъемностью и стабильностью, что позволяет удовлетворить потребности тяжелого оборудования. Эта система обеспечивает высокий коэффициент редукции и подходит для применений, требующих высокого крутящего момента и низкой скорости вращения, например, для грузоподъемного оборудования. Он обеспечивает высокую точность и помогает стабилизировать вращение и управление положением. Кроме того, червячный привод, как правило, не имеет обратного вращения при прекращении вращения и является самоблокирующимся, что может быть использовано для предотвращения скольжения или вращения груза. Широко используется в промышленности и машиностроении.
Серия SE/PE – это прочный закрытый червячный редукторный привод, который отличается компактностью и подходит для применения в условиях ограниченного пространства и скорости вращения менее 1 об/мин. Цилиндрическая форма червяков и червячных передач обеспечивает высокую точность передачи, что делает их полезными в приложениях, требующих стабильного вращения и управления положением. Основные характеристики:
- Конструктивная форма червячной передачи обладает высокой статической грузоподъемностью
- Точность и зазор могут быть настроены
- 14 технических характеристик продукта
- Стандартное уплотнение и заполнение смазкой
- Подходит для работы в жестких условиях окружающей среды, таких как пыль
- Поддержка индивидуальной обработки
- Основные области применения: фотоэлектрическая солнечная энергетика, воздушные рабочие платформы, автокраны, морские краны
Поворотные механизмы серии SE/PE играют важную роль в воздушных рабочих машинах. Они обеспечивают более гибкие условия работы и более широкий рабочий диапазон за счет вращающегося оборудования. Ниже приведены некоторые конкретные примеры применения поворотных приводов на воздушных рабочих машинах:
- Поворот кузова: Кузова некоторых летательных аппаратов также оснащаются поворотным механизмом, который позволяет осуществлять поворот всего транспортного средства. Это позволяет рабочему автомобилю покрывать большую рабочую зону без перемещения, что повышает эффективность работы.
- Точное позиционирование: Привод поворота позволяет оператору выполнять очень точные регулировки позиционирования по высоте. Это важно для работ, требующих высокой точности, таких как ремонт, монтаж или строительство.
В целом, приводы поворота добавляют мобильность и гибкость воздушным рабочим машинам, позволяя операторам выполнять разнообразные задачи на воздухе более безопасно и эффективно. Каталог поворотных приводов SE/PE
| Model | Output Torque | Tilting Moment Torque | Holding Torque | Gear Ratio | Tracking Precision | Weight |
| SE3 | 400 N.m | 1100 N.m | 2000 N.m | 62:1 | 0.2° | 12kg |
| 295 lbf.ft | 811 lbf.ft | 1476 lbf.ft | 62:1 | 0.2° | ||
| SE5 | 600 N.m | 1800 N.m | 5000 N.m | 62:1 | 0.2° | 12kg |
| 443 lbf.ft | 1328 lbf.ft | 3688 lbf.ft | 62:1 | 0.2° | ||
| SE7 | 1000 N.m | 13500 N.m | 10400 N.m | 73:1 | 0.2° | 21kg |
| 738 lbf.ft | 9957 lbf.ft | 7671 lbf.ft | 73:1 | 0.2° | ||
| SE9 | 6.5 KN.m | 33.9 KN.m | 38.7 KN.m | 61:1 | 0.17° | 49kg |
| 4794 lbf.ft | 25×10³ lbf.ft | 29×10³ lbf.ft | 61:1 | 0.17° | ||
| SE12 | 7.5 KN.m | 54.3 KN.m | 43 KN.m | 78:1 | 0.17° | 61kg |
| 5532 lbf.ft | 40×10³ lbf.ft | 32×10³ lbf.ft | 78:1 | 0.17° | ||
| SE14 | 8 KN.m | 67.8 KN.m | 48 KN.m | 85:1 | 0.17° | 64kg |
| 5900 lbf.ft | 50×10³ lbf.ft | 35×10³ lbf.ft | 85:1 | 0.17° | ||
| SE17 | 10 KN.m | 135.6 KN.m | 72.3 KN.m | 102:1 | 0.15° | 105kg |
| 7400 lbf.ft | 100×10³ lbf.ft | 53×10³ lbf.ft | 102:1 | 0.15° | ||
| SE21 | 15 KN.m | 203 KN.m | 105.8 KN.m | 125:1 | 0.15° | 149kg |
| 1100 lbf.ft | 150×10³ lbf.ft | 78×10³ lbf.ft | 125:1 | 0.15° | ||
| SE25 | 18 KN.m | 271 KN.m | 158.3 KN.m | 150:1 | 0.15° | 204kg |
| 13300 lbf.ft | 200×10³ lbf.ft | 117×10³ lbf.ft | 150:1 | 0.15° |
