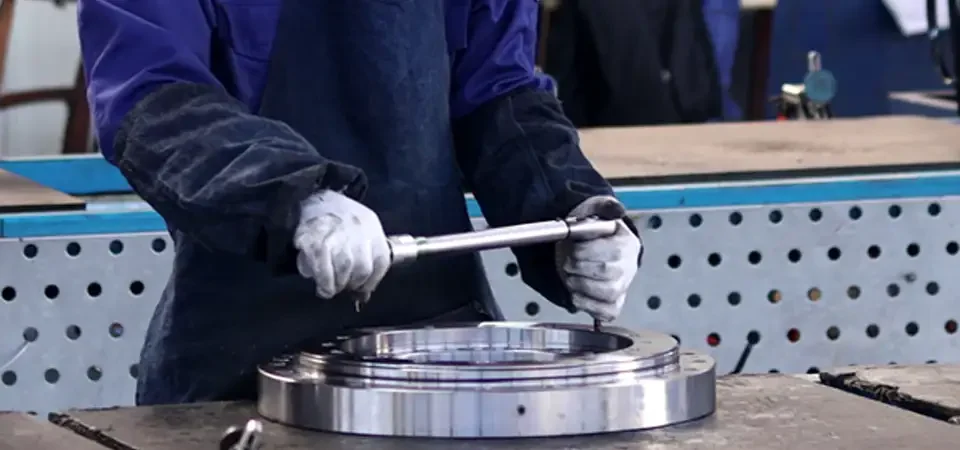

Поворотный подшипник Установка Порядок действий и люфт Контрольный список
20.08.2026

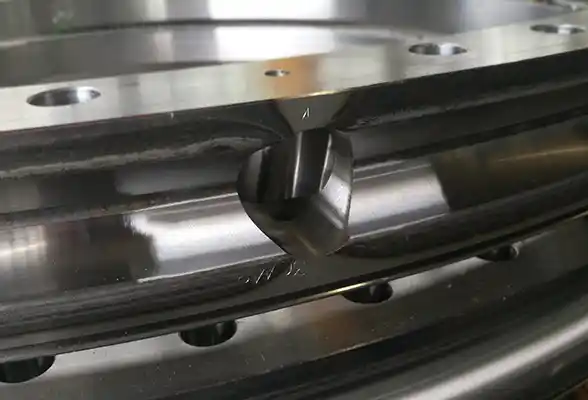

Как рассчитать грузоподъемность поворотного подшипника: пошаговое руководство по подбору
При проектировании тяжелой техники инженеры сталкиваются с серьезной задачей: выбор подходящих вращающихся компонентов. Если вы не знаете как выполнить расчет поворота машины a19> рассчитать нагрузку на подшипник поворота грузоподъёмность a29> точно, вы рискуете катастрофическим сбоем системы, дорогостоящие простои, а также угрозы безопасности. Поэтому, овладение этими инженерными расчётами является не просто о том, как продлить срок службы оборудования; речь идет о том чтобы гарантировать абсолютную эксплуатационную безопасность.
В этом подробном руководстве, мы поможем вам пройти через все необходимые этапы, ключевые силы, и важнейшие формулы необходимые для правильного определения размера вашему поворотном кольцу.
Почему необходимо точно рассчитывать грузоподъёмность поворотного подшипника
Прежде всего и в первую очередь, поворотные подшипники предназначены предназначены для выдерживания сложных комбинаций нагрузок одновременно. В отличие от стандартных шариковых подшипников, которые как правило выдерживают однонаправленные усилия, поворотные кольца обеспечивают поддержку массивных конструкций, таких как экскаваторы, экскаваторы, и ветровые турбины.
Следовательно, недооценка грузовой способности приводит к преждевременному износу a40> износа направляющей, повреждения шестерни, или полного структурного обрушения. С другой стороны свыше проектирование подшипника приводит к увеличению издержек и создаёт ненужные затраты и увеличивает стоимость и создаёт ненужные затраты и увеличивает стоимость и создаёт ненужные затраты и увеличивает стоимость и создаёт ненужные затраты и увеличивает стоимость затраты и добавляет ненужный вес к вашему оборудованию. Чтобы достичь идеального баланса между экономической эффективностью и производительностью, инженеры должны оценить три основных фактора.
Основные силы при расчете нагрузки на поворотный подшипник
Прежде чем углубляться в математику, необходимо понять, какие структурные силы действуют на ваше оборудование.
1. Осевая нагрузка (Fa)
Осевая нагрузка действует параллельно оси вращения. В большинстве промышленных применений это просто общий вес вращающейся надстройки и её полезной нагрузки, действующий прямо вниз на подшипник.
2. Радиальная нагрузка (Fr)
Напротив, радиальная нагрузка действует перпендикулярно к оси вращения. Эта сила часто возникает из-за давления ветра, действующего на башню крана, центробежных сил во время быстрого вращения, или механических приводов. Хотя как правило, они меньше чем осевые нагрузки, радиальные силы сильно влияют на трение и зацепление зубчатых колес.
3. Момент наклона Момент (Mt)
Момент наклона, момент, или момент опрокидывания, является пожалуй самым важнейшим критическим фактором. Он возникает тогда, когда нагрузка прилагается на расстоянии от центра силы a21> от центра подшипника. Например, когда, когда экскаватор выдвигает свою стрелу для подъема тяжёлых обломков, он поднимает тяжёлые обломки, он поднимает тяжёлые обломки, он поднимает тяжёлые обломки, он поднимает тяжёлые обломки, он поднимает тяжёлые обломки, он поднимает тяжёлые обломки, он поднимает тяжёлые обломки, он поднять тяжёлый мусор, он создаёт мощный рычажный эффект. Точное вычисление этого момента является крайне важным для выбора правильной конструкции гоночной трассы .
Совет от профессионала: Всегда проверяйте указанный конкретный производителем весовой номинальный предел, поскольку материалы (алюминий по сравнению с. штампованная сталь) будут влиять на конечную грузоподъемность.
Пошаговое руководство по расчету грузоподъемности поворотного подшипникаStep-by-Step Guide to Calculate Slewing Bearing Load Capacity
Для эффективного расчета грузоподъемности поворотного подшипника необходимо следовать систематическому инженерному подходу. Ниже приведена стандартизированная процедура, которой руководствуются ведущие инженеры-прикладники.
Шаг 1: Определение статической эквивалентной нагрузки
Во-первых, необходимо преобразовать три отдельные силы в одну эквивалентную нагрузку. Общая формула для эквивалентной осевой нагрузки (Feq) выглядит следующим образом:
Feq = (a × Fa + b × Fr)
В данном уравнении переменные a и b обозначают конкретные коэффициенты радиальной и осевой нагрузки, указанные производителем подшипника. Кроме того, необходимо рассчитать эквивалентный момент опрокидывания для сравнения с кривой предельной статической нагрузки.
Step 2: Apply the Application Factor (Safety Factor)
Исходные теоретические нагрузки никогда не бывают достаточными. В реальных условиях оборудование подвергается ударным нагрузкам, вибрациям, а также порывам ветра. Поэтому, вы должны умножить свои исходные расчёты на a установленный прикладной коэффициент (fs).
Например, бесперебойно работающее медицинское устройство может использовать один fs из 1.2. Однако, тяжёлый горный экскаватор, подвергающийся экстремальным ударным нагрузкам, требует использования fsкоэффициента 2,0 или больше.
Формула расчета рабочей нагрузки принимает следующий вид:
$Максимальная рабочая нагрузка = эквивалентная нагрузка \times fs$
Шаг 3: Проверьте кривую предельной нагрузки (статическая грузоподъёмность)
Наконец, возьмите вашу рассчитанную осевую нагрузку и опрокидывающий момент и постройте график их на графике производителя нагрузочной предельной кривой графике. На этом графике отображается момент опрокидывания в зависимости от оси X и осевой нагрузки. a27> оси X и осевую нагрузку по оси Y.
Если нанесенная точка находится ниже кривой конкретной модели подшипника, этот подшипник является конструктивно безопасным для вашего применения. Если она лежит точно на кривой или выше нее, необходимо выбрать подшипник большего диаметра или перейти на подшипник с более прочной внутренней конструкцией, например, на трехрядный роликовый подшипник.
Распространенные ошибки при определении размера и выборе
Даже опытные конструкторы допускают ошибки при попытке рассчитать грузоподъёмность поворотного подшипника. Наиболее распространённой ошибкой является игнорирование жёсткости монтажной конструкции. Прочность подшипника зависит от прочности рамы, к которой он привинчен. Если монтажная поверхность неровная или слишком тонкая, она деформируется под воздействием больших нагрузок, что приводит к заклиниванию подшипника и его преждевременному выходу из строя.
Кроме того, многие инженеры забывают учитывать динамические нагрузки. Хотя кривая статической грузоподъёмности гарантирует, что подшипник не выйдет из строя при максимальной статической нагрузке, расчёты динамических нагрузок необходимы для определения срока службы при вращении (L10) в часах работы.
Нужна помощь в подборе размера поворотного кольца?
Расчет грузоподъемности тяжелой техники — это сложный процесс, от которого зависит многое. Хотя приведенные формулы служат надежной основой, каждое промышленное применение характеризуется уникальными условиями эксплуатации и механическими параметрами.
Вам нужна профессиональная помощь в расчете грузоподъёмности поворотного подшипника для вашего следующего проекта? Свяжитесь с нашими инженерами-прикладниками уже сегодня. Мы предоставляем бесплатные 2D/3D CAD-модели, подробный анализ методом конечных элементов (FEA) и индивидуальную инженерную поддержку, чтобы вы могли подобрать идеальный подшипник для вашей машины.
