Однорядный шариковый опорно-поворотный подшипник
Однорядный шариковый поворотный подшипник с четырехточечным контактом состоит из двух дорожек качения, имеет компактную конструкцию и малый вес. Стальной шар контактирует с дорожкой качения дуги в четырех точках и может одновременно воспринимать осевую силу, радиальную силу и опрокидывающий момент. Можно выбрать такую строительную технику, как поворотный конвейер, сварочный манипулятор, малый и средний кран и экскаватор.

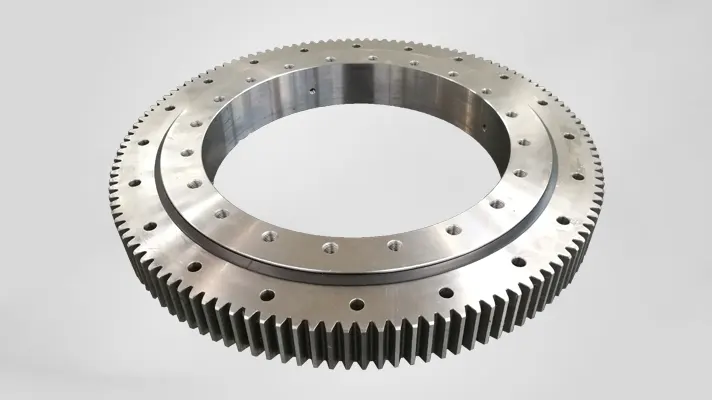

Однорядный поперечный роликовый поворотный подшипник
Однорядный поворотный подшипник с поперечными роликами состоит из двух дорожек качения, имеет компактную конструкцию, малый вес, высокую точность изготовления, малые монтажные зазоры и высокие требования к точности установки.
Сила, опрокидывающий момент и большая радиальная сила широко используются в подъемно-транспортной, строительной технике и продукции военного назначения.

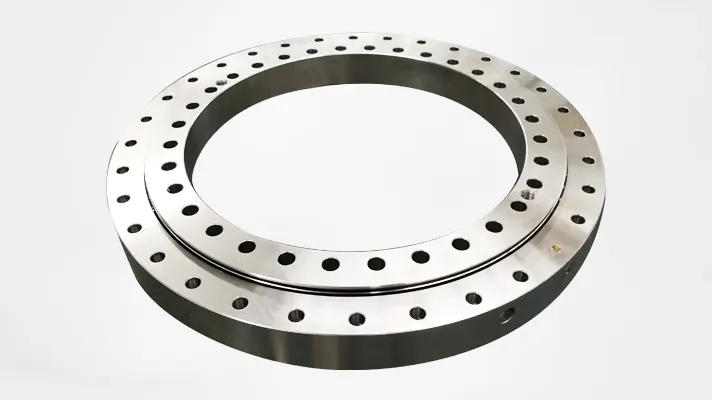

Двухрядный шариковый опорно-поворотный подшипник
Двухрядный шариковый опорно-поворотный подшипник имеет три гнезда, а стальные шарики и прокладки могут выгружаться непосредственно в верхнюю и нижнюю дорожки качения. В зависимости от напряженного состояния располагаются два ряда стальных шариков разного диаметра. Такая открытая сборка очень удобна, а угол наклона дорожек качения верхней и нижней дуги составляет 90°, что позволяет выдерживать большую осевую силу и опрокидывающий момент. Если радиальная сила превышает осевую более чем в 0,1 раза, то дорожка качения должна иметь специальную конструкцию.
Трехрядный роликовый поворотный подшипник
Трехрядный роликовый поворотный подшипник имеет три дорожки качения, причем верхняя и нижняя и радиальная дорожки качения разделены, что позволяет точно определить нагрузку на каждый ряд роликов. Он может одновременно выдерживать различные нагрузки и обладает наибольшей несущей способностью среди всех четырех продуктов. Осевые и радиальные размеры велики, структура прочная. Он особенно подходит для тяжелой техники, требующей больших диаметров, такой как ковшовые экскаваторы, колесные краны, морские краны, автокраны большой грузоподъемности и другая техника.

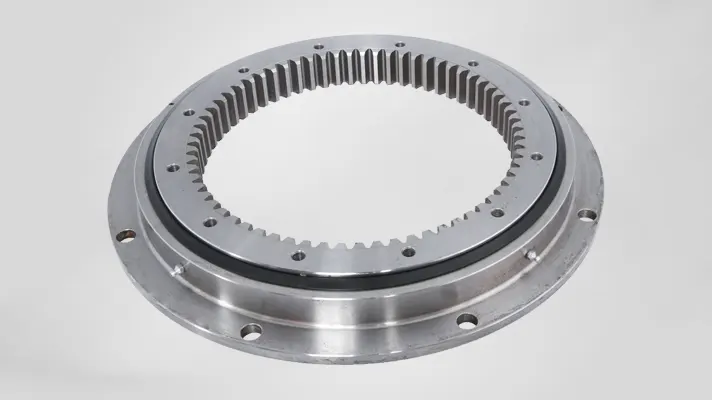

Легкий поворотный подшипник
Легкие опорно-поворотные устройства подразделяются на фланцевые и тонкие. Эти два типа опорно-поворотных устройств можно разделить на безредукторные, с внешней передачей и с внутренней передачей.
Легкий поворотный подшипник имеет ту же конструктивную форму, что и обычный поворотный подшипник, с легким весом и гибким вращением. Широко используется в пищевом оборудовании, разливочном оборудовании, оборудовании для защиты окружающей среды и других областях.
